УПРУГИЕ ЭЛЕМЕНТЫ. ПРУЖИНЫ

Колёсные пары вагонов связаны с рамой тележки и кузовом вагона через систему упругих элементов и гасителей колебаний, называемую рессорным подвешиванием. Рессорное подвешивание за счет упругих элементов обеспечивает смягчение толчков и ударов, передаваемых колёсами кузову, а также за счет работы гасителей, гашение колебаний, возникающих при движении вагона. Кроме того (в некоторых случаях), рессоры и пружины передают направляющие усилия со стороны колёс на раму тележки вагона.
Когда колёсная пара проходит какую-либо неровность пути (стыки, крестовины и т. п.), возникают динамические нагрузки, в том числе ударные. Появлению динамических нагрузок способствуют также дефекты колёсной пары – местные пороки поверхностей катания, эксцентричность посадки колеса на ось, неуравновешенность колёсной пары и др. При отсутствии рессорного подвешивания кузов жёстко воспринимал бы все динамические  воздействия и испытывал большие ускорения.
Упругие элементы, расположенные между колёсными парами и кузовом, под воздействием динамической силы со стороны колёсной пары деформируются и совершают колебательные движения вместе с кузовом, причём период таких колебаний во много раз больше, чем период изменения возмущающей силы. Вследствие этого уменьшаются ускорения и силы, воспринимаемые кузовом.

Схема работы рессорного подвешивания

Схема работы рессорного подвешивания

Смягчающее действие рессорного подвешивания при передаче кузову толчков рассмотрим на примере движения вагона по рельсовому пути. При качении колеса вагона по рельсовому пути из-за неровности рельса и дефектов поверхности катания колеса кузов вагона, при безрессорном соединении его с колёсными парами будет копировать траекторию движения колеса (рис.а). Траектория движения кузова вагона (линия а1-в1-с1) совпадает с неровностью пути (линия а-в-с). При наличии рессорного подвешивания вертикальные толчки (рис.б) передаются кузову через упругие элементы, которые, смягчая и частично поглощая толчки, обеспечивают более спокойный и плавный ход вагона, предохраняют подвижной состав и путь от преждевременного износа и повреждений. Траекторию движения кузова при этом можно изобразить линией а1-в2-с2, которая имеет более пологий вид по сравнению с линией а в с. Как видно из рис. б, период колебаний кузова на рессорах во много раз больше, чем период изменения возмущающей силы. Вследствие этого уменьшаются ускорения и силы, воспринимаемые кузовом.

Пружины

Пружины широко применяются в вагоностроении, в тележках грузовых и пассажирских вагонов, в ударно-тяговых приборах. Различают пружины винтовые и спиральные. Винтовые пружины изготовляют завивкой из прутков стали круглого, квадратного или прямоугольного сечения. По форме винтовые пружины бывают цилиндрические и конические.

Пружины

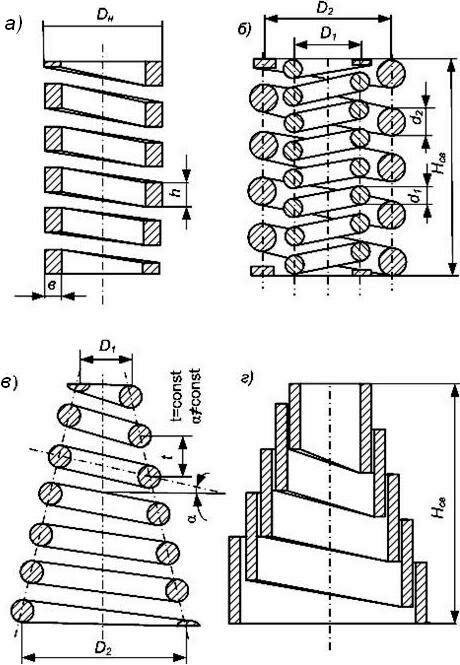

Разновидности винтовых пружин
а - цилиндрические с прямоугольным сечением прутка; б - цилиндрические с круглым сечением прутка; в - конические с круглым сечением прутка; г - конические с прямоугольным сеченим прутка

В рессорном подвешивании современных вагонов наибольшее распространение получили цилиндрические пружины. Они просты в изготовлении, надежны в работе и хорошо амортизируют вертикальные и горизонтальные толчки и удары. Однако они не могут гасить колебания обрессоренных масс вагона и по­этому применяются только в сочетании с гасителями колебаний.
Пружины изготавливают в соответствии с ГОСТ 14959. Опорные поверхности пружин делают плоскими и перпендикулярными к оси. Для этого концы заготовки пружины оттягиваются на 1/3 длины окружности витка. В результате этого достигается плавный переход от круглого к прямоугольному сечению. Высота оттянутого конца пружины должна быть не более 1/3 диаметра прутка d, а ширина — не менее 0,7d.
Характеристиками цилиндрической пружины являются: диаметр прутка d, средний диаметр пружины Д высота пружины в свободном Нсв и сжатом Нсж состояниях, число рабочих витков nр и индекс т. Индексом пружины называется отношение средне­го диаметра пружины к диаметру прутка, т.е. т = D/d.

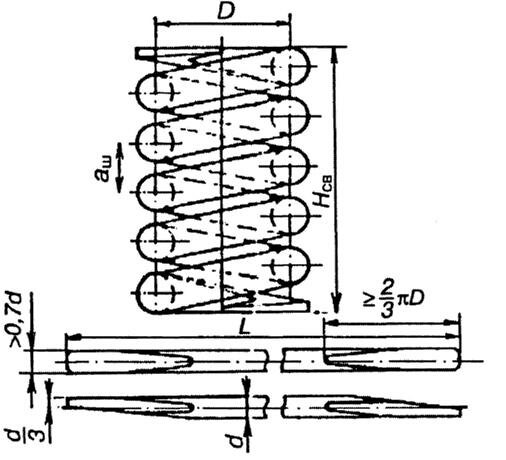

Цилиндрическая пружина

Цилиндричекая пружина и ее параметры

Материал для пружин и рессор

Материал для рессор и пружин должен обладать высокой статической, динамической, ударной прочностью, достаточной пластичностью и сохранять свою упругость в течение всего срока службы рессоры или пружины. Все эти свойства материала зависят от его химического состава, структуры, термической обработки и состояния поверхности упругого элемента. Рессоры и пружины для вагонов изготовляются из стали 55С2, 55С2А, 60С2, 60С2А (ГОСТ 14959–79). Химический состав сталей в процентах: С = 0,52 - 0,65; Mn = 0,6 - 0,9; Si = 1,5 - 2,0; S, P, Ni не более 0,04 каждого; Cr не более 0,03. Механические свойства термически обработанных сталей 55С2 и 60С2: предел прочности 1300 МПа при относительном удлинении 6 и 5 % и сужение площади сечения 30 и 25 %, соответственно.
При изготовлении пружины и рессоры подвергаются термической обработке – закалке и отпуску.
Прочность и износоустойчивость рессор и пружин в большей степени зависит от состояния поверхности металла. Всякие повреждения поверхности (мелкие трещины, плены, закаты, вмятины, риски и тому подобные дефекты) способствуют концентрации напряжений при нагрузках и резко понижают предел выносливости материала. Для поверхностного упрочнения на заводах применяют дробеструйную обработку рессорных листов и пружин.
Сущность этого способа заключается в том, что упругие элементы подвергают действию потока металлической дроби диаметром 0,6–1 мм, выбрасываемой с большой скоростью 60–80 м/с на поверхность листа рессоры или пружину. Скорость полёта дроби подбирается такой, чтобы в месте удара создавалось напряжение выше предела упругости, а это вызывает в поверхностном слое металла пластическую деформацию (наклёп), что в конечном итоге упрочняет поверхностный слой упругого элемента.
Кроме дробеструйной обработки, для упрочнения пружин могут применять заневоливание, заключающееся в выдерживании пружин в деформированном состоянии определённое время. Пружина завивается таким образом, что расстояния между витками в свободном состоянии делаются на некоторую величину больше, чем по чертежу. После термической обработки пружину снимают до соприкосновения витков и выдерживают в таком состоянии от 20 до 48 часов, затем её разогревают. При сжатии в наружной зоне поперечного сечения прутка создаются остаточные напряжения обратного знака, вследствие чего при её работе истинные напряжения оказываются меньше, чем они были бы без заневоливания.

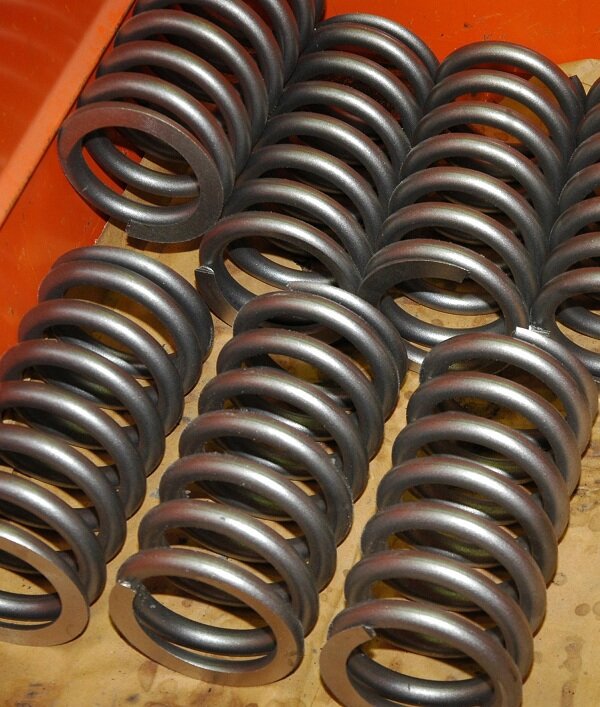

Пружины

На фото - новые цилиндрические пружины

Навивка пружин

Навивка пружин в нагретом состоянии

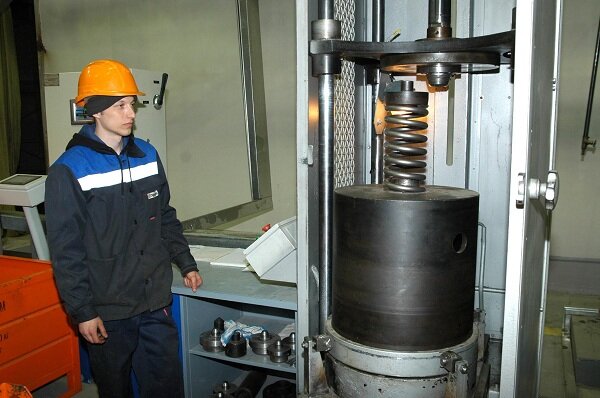

Проверка упругости

Проверка упругости пружины

Двухрядные пружины. Цилиндрические пружины в зависимости от нагрузки, воспринимаемой ими, делают однорядными или многорядными. Многорядные пружины состоят из двух, трёх и более пружин, вложенных одна в другую. В двухрядных наружная пружина изготовляется из прутка большего диаметра, но с малым числом витков, внутренняя – из прутка меньшего диаметра и с большим числом витков. Для того чтобы при сжатии витки внутренней пружины не зажимались между витками наружной, обе пружины завивают в разные стороны. В многорядных пружинах размеры прутков также уменьшаются от наружной пружины к внутренней, а число витков соответственно увеличивается.

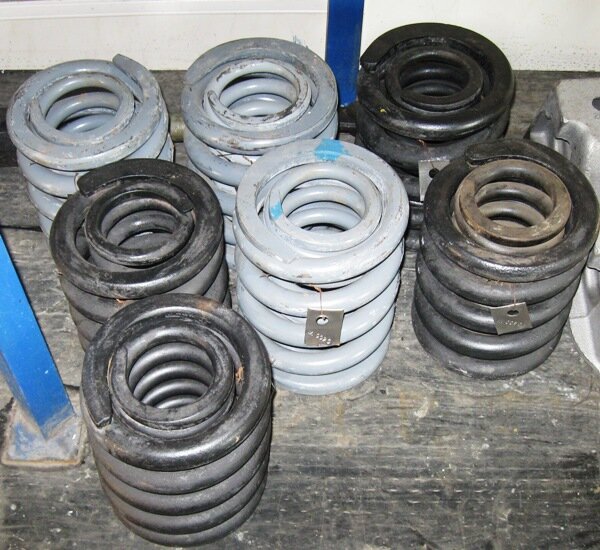

Двухрядные пружины

Двухрядные пружины

Многорядные пружины позволяют при тех же габаритах, что и у однорядной пружины, иметь большую жёсткость. Широкое применение двухрядные и трёхрядные пружины получили в тележках грузовых и пассажирских вагонов, а также поглощающих аппаратах автосцепных устройств. Силовая характеристика многорядных пружин является линейной.
В некоторых конструкциях двухрядных пружин (например, в тележках 18-578, 18-194) наружные пружины рессорного комплекта выше внутренних, благодаря чему жёсткость подвешивания у порожнего вагона в 3 раза меньше, чем у гружёного.

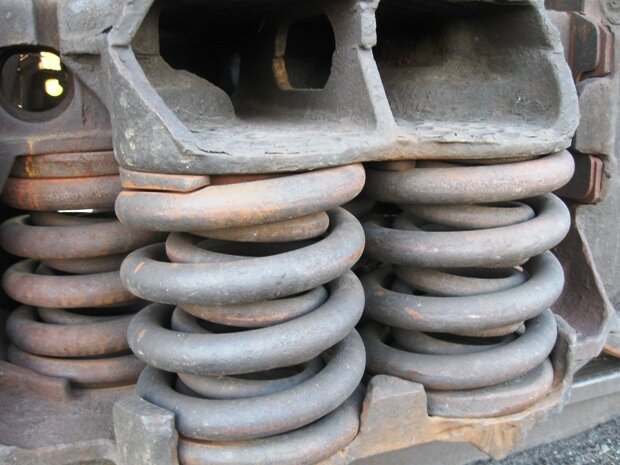

Пружины на вагоне

Пружины установлены на вагоне
