ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ УСЛ. № 242. ОТПУСК ТОРМОЗА

Служебное торможение

При повышении давления в ТМ поршень 11 перемещается вверх и открывает выпускной клапан 8 (рис. 1), который сообщает ТЦ с атмосферой Ат2 по каналам л, г и осевому каналу тормозного клапана 18 (на длинносоставном режиме). Время отпуска определяется размером поперечного сечения осевого канала, так как тормозной клапан 18 открывается только в конце процесса отпуска, когда давление воздуха в камере У1 на поршень 15 станет меньше усилия пружины.
На короткосоставном режиме работы упорка 14 переключения режимов устанавливается в положение, при котором она упирается в шток поршня 15. При этом тормозной клапан 18 будет все время полностью о­крыт. Одновременно по каналу д через открытый клапан 8 выходит в атмосферу Ат2 воздух и из камеры У2, вследствие чего поршень 5 перемещается вверх под усилием своей пружины (рис. 2).

ВР 242

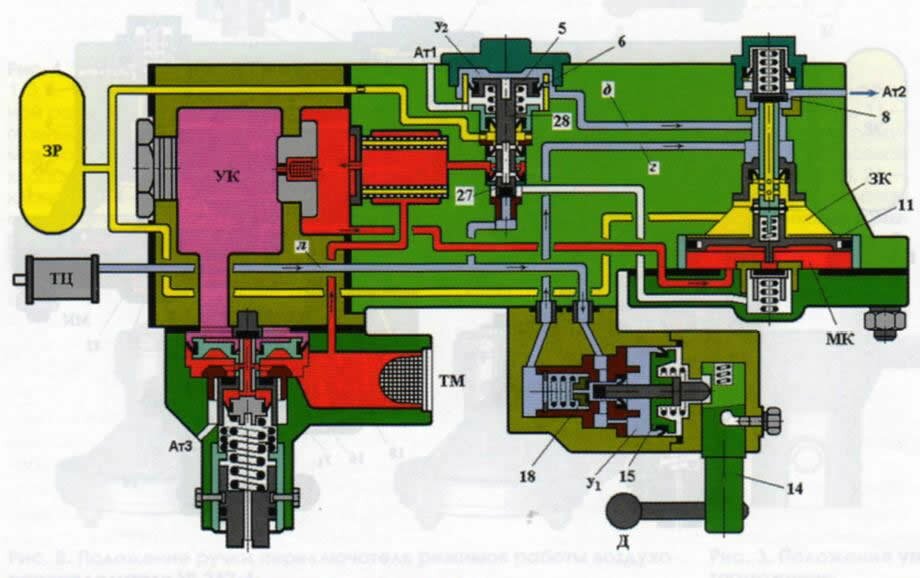

Рис. 1 Начало отпуска

Резиновая манжета поршня 5 открывает калиброванное отверстие 6, осевой канал штока 28 сообщает ТМ и ЗР, а клапан 27 ограничения дополнительной разрядки отходит от седла вверх. Начинается процесс зарядки ЗР и ЗК из ТМ через фильтр 4.
Когда разница давлений в МК и ЗК станет малой, главный поршень 11 переместится в первоначальное среднее положение, при котором выпускной клапан 8 закроется. Если к этому времени не произойдет полного опорожнения ТЦ, то оставшийся в нем сжатый воздух выходит в атмосферу Ат2 через калиброванное отверстие 6 и камеру У2.

ВР 242

Рис. 2 Завершение отпуска

Для ускорения процесса отпуска кратковременно повышают давление в ТМ выше зарядного. На такую же величину увеличивается давление в камере У4 и в ускорительной камере УК. Под действием сверхзарядного давления в камере У4 клапан 23, сжимая большую пружину 21, опускается вниз вместе с полым штоком, который отходит от клапана 26. При этом осевой канал 24 в штоке открывается. В результате УК сообщается с камерой У4 не только через калиброванное отверстие 1, но и через осевой канал 24 большого сечения.
В процессе ликвидации сверхзарядного давления в ТМ до нормального зарядного сжатый воздух успевает перетекать из УК в магистральную камеру У4. Поршень 25 остается на месте, и ускоритель не срывается на экстренное торможение.

Авторы данного материала В.Н. Барщенков, канд. техн. наук, Н.В. Кондратьев, УПЦ № 3 Октябрьской дороги
