ПРИНЦИП ДЕЙСТВИЯ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

ПРИНЦИП ДЕЙСТВИЯ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

Генераторами называют электрические  машины,  преобразующие  механическую энергию  в  электрическую. Принцип действия электрического генератора основан   на    использовании явления электромагнитной    индукции, которое состоит в следующем. Если в магнитном поле постоянного  магнита перемещать проводник так, чтобы он пересекал магнитный поток, то  в проводнике  возникнет   электродвижущая сила (э.д.с),  называемая э.д.с индукции (Индукция   от   латинского   слова   inductio   —   наведение, побуждение) , или индуктированной э.д.с. Электродвижущая  сила  возникает и в том случае, когда проводник остается неподвижным, а перемещается магнит.  Явление возникновения индуктированной э.д.с. в проводнике  называется электромагнитной  индукцией. Если  проводник,  в  котором  индуктируется  э.д.с,  включить в  замкнутую электрическую цепь,  то  под действием э.д.с. по цепи потечет ток, называемый индуктированным током.
Опытным путем установлено, что величина индуктированной э.д.с., возникающей в проводнике при его движении в магнитном поле, возрастает с увеличением индукции магнитного поля, длины проводника и скорости его перемещения. Индуктированная э.д.с. возникает только тогда, когда проводник пересекает магнитное поле. При движении проводника вдоль магнитных силовых линий э.д.с. в нем не индуктируется. Направление индуктированной э.д.с. и тока проще всего определить по правилу правой руки (рис. 131): если ладонь правой руки держать так, чтобы в нее входили магнитные силовые линии поля, отогнутый большой палец показывал бы направление движения проводника, то остальные вытянутые пальцы укажут направление действия индуктированной э.д.с. и направление тока в проводнике. Магнитные силовые линии направлены от северного   полюса  магнита  к  южному.

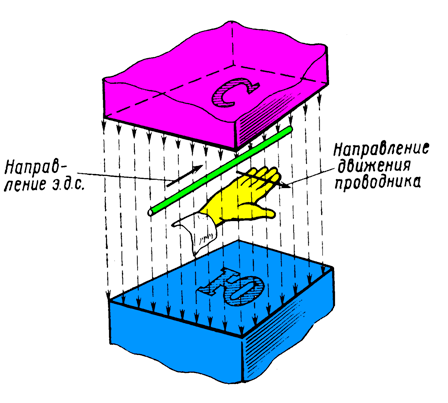

Правило правой руки

Рис. 131. Определение направления индуктированной э.д.с. по правилу правой руки

Имея общее представление об электромагнитной индукции, рассмотрим принцип действия простейшего генератора (рис. 132). Проводник в виде рамки из медной проволоки укреплен на оси и помещен в магнитное поле. Концы рамки присоединены к двум изолированным одна от другой половинам (полукольцам) одного кольца. Контактные пластины (щетки) скользят по этому кольцу. Такое кольцо, состоящее из изолированных полуколец, называют коллектором, а каждое полукольцо — пластиной коллектора. Щетки на коллекторе должны быть расположены таким образом, чтобы они при вращении рамки одновременно переходили с одного полукольца на другое как раз в те моменты, когда э.д.с, индуктируемая в каждой стороне рамки, равна нулю, т. е. когда рамка проходит свое горизонтальное положение.

генератор

Рис. 132. Простейший генератор постоянного тока

С помощью коллектора переменная э.д.с, индуктируемая в рамке, выпрямляется, и во внешней цепи создается постоянный по направлению ток.
Присоединив к контактным пластинам внешнюю цепь с электроизмерительным прибором, фиксирующим величину индуктируемого тока, убедимся, что рассмотренное устройство действительно является генератором постоянного тока.
В любой момент времени t э.д.с. Е (рис 133), возникающая в рабочей стороне Л рамки, противоположна по направлению э.д.с, возникающей в рабочей стороне Б. Направление э.д.с. в каждой стороне рамки легко определить, воспользовавшись правилом правой руки. Э.д.с, индуктируемая всей рамкой, равна сумме э.д.с, возникающих в каждой ее рабочей стороне. Величина э.д.с в рамке непрерывно изменяется. В то время, когда рамка подходит к своему вертикальному положению, количество силовых линий, пересекаемых проводниками в 1 с, будет наибольшим и в рамке индуктируется максимальная э.д.с. Когда рамка проходит горизонтальное положение, ее рабочие стороны скользят вдоль силовых  линий,  не пересекая их, и э.д.с. не индуктируется. В период движения стороны Б рамки к южному полюсу магнита (рис. 133, а, б) ток в ней направлен на нас. Этот ток проходит через полукольцо, щетку 2, измерительный прибор к щетке /ив сторону А рамки. В этой стороне рамки ток индуктируется в направлении от нас. Своего наибольшего значения э.д.с. в рамке достигает тогда, когда стороны ее расположены непосредственно под полюсами (рис. 133, б).

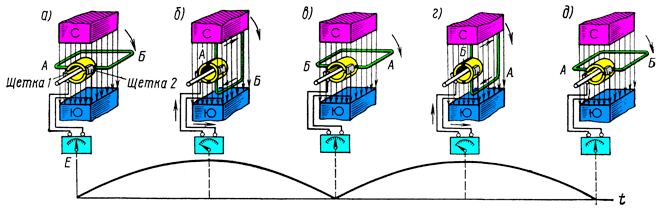

Схема работы

Рис. 133. Схема работы генератора постоянного тока

При дальнейшем вращении рамки э.д.с. в ней убывает и через четверть оборота становится равной нулю (рис. 133, в). В это время щетки переходят с одного полукольца на другое. Таким образом, за первую половину оборота рамки каждое полукольцо коллектора соприкасалось только с одной щеткой. Ток проходил по внешней цепи в одном направлении от щетки 2 к щетке 1. Будем продолжать вращать рамку. Электродвижущая сила в рамке снова начинает возрастать, так как ее рабочие стороны будут пересекать магнитные силовые линии. Однако направление э.д.с. изменяется на противоположное, потому что проводники пересекают магнитный поток в обратном направлении. Ток, индуктируемый в стороне А рамки, направлен теперь на нас. Но ввиду того, что рамка вращается вместе с коллектором, полукольцо, соединенное со стороной А рамки, соприкасается теперь не со щеткой 1, а со щеткой 2 (рис. 133, г) и по внешней цепи проходит ток того же направления, как и во время первой половины оборота. Следовательно, коллектор выпрямляет ток, т. е. обеспечивает прохождение индуктируемого тока во внешней цепи в одном направлении. К концу последней четверти оборота (рис. 133, д) рамка возвращается в первоначальное положение (см. рис. 133, а), после чего весь процесс изменения тока в цепи повторяется.
Таким образом, между щетками 2 и 1 действует постоянная по направлению э.д.с, и ток по внешней цепи всегда проходит в одном направлении — от щетки 2 к щетке 1. Хотя этот ток остается постоянным по направлению, он меняется по величине, т. е. пульсирует. Такой ток практически трудно использовать.
Рассмотрим, как можно получить ток с небольшой пульсацией, т. е. ток, величина которого при работе генератора мало изменяется. Представим себе генератор, состоящий из двух расположенных перпендикулярно один к другому витков (рис. 134). Начало и конец каждого витка присоединены к коллектору, состоящему теперь из четырех коллекторных пластин.

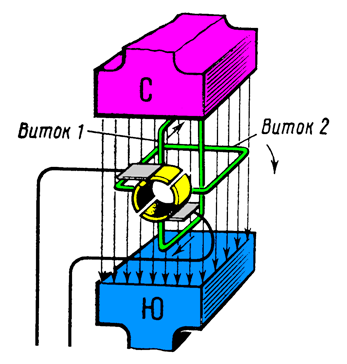

Двухрамочный генератор

Рис. 134. Двухвитковый генератор постоянного тока

При вращении этих витков в магнитном поле в них возникает э.д.с. Однако индуктированные в каждом витке э.д.с. достигают своих нулевых и максимальных значений не одновременно, а позднее одна другой на время, соответствующее повороту витков на четверть полного оборота, т. е. на 90°. В положении, изображенном на рис. 134, в витке 1 возникает максимальная э.д.с, равная Емах. В витке 2 э. д. с. не индуктируется, так как его рабочие стороны скользят вдоль магнитных силовых линий, не пересекая их. Величины э.д.с витков показаны на рис. 135. По мере поворота витков э.д.с витка 1 убывает. Когда витки повернутся на 1/8 оборота , э.д.с. витка 1 станет равной Emin. В этот момент происходит переход щеток на вторую пару коллекторных пластин, соединенных с витком 2. Виток 2 уже повернулся на 1/8 оборота, пересекает магнитные силовые линии и в нем индуктируется э.д.с, равная той же величине Емах. При дальнейшем повороте витков э.д.с. витка 2 возрастает до наибольшей величины Емах. Таким образом, щетки оказываются все время соединенными с витками, в которых индуктируется э.д.с величиной от Emin  до Емах.

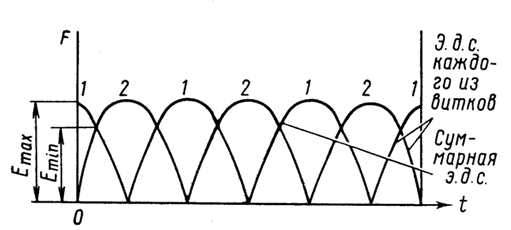

Кривые пульсации

Рис. 135. Кривые пульсации электродвижущей силы двухвиткового генератора

Ток во внешней цепи генератора возникает в результате действия суммарной э.д.с. Поэтому он протекает непрерывно и только в одном направлении. Ток, как и прежде, будет пульсирующим, однако пульсация получается значительно меньше, чем при одном витке, так как э.д.с. генератора не снижается до нуля.
Увеличивая число проводников (витков) генератора и соответственно число коллекторных пластин, можно сделать пульсации тока очень малыми, т. е. ток по величине станет практически постоянным. Например, уже при 20 коллекторных пластинах колебания э.д.с. генератора не превысят 1 % среднего значения. Во внешней цепи получим ток, практически постоянный по величине.
Вместе с тем легко видеть, что генератор, изображенный на рис. 134, имеет и очень существенный недостаток. В каждый определенный момент времени внешняя цепь присоединена посредством щеток лишь к одному витку генератора. Второй виток в этот же момент времени совершенно не используется. Электродвижущая сила, индуктируемая в одном витке, весьма мала, а значит и мощность генератора будет небольшой.
Для непрерывного использования всех витков их соединяют между собой последовательно. С этой же целью число коллекторных пластин уменьшают до количества витков обмотки. К каждой коллекторной пластине присоединяют конец одного и начало следующего витка обмотки. Витки в этом случае представляют собой последовательно соединенные источники электрического тока и образуют обмотку якоря генератора. Теперь электродвижущая сила генератора равна сумме э.д.с, индуктируемых в витках, включенных между щетками. Кроме последовательной, существуют и другие схемы соединения витков обмотки. Число витков берется достаточно большим, чтобы получить необходимую величину э.д.с. генератора. Поэтому и коллекторы тепловозных электрических машин получаются с большим количеством пластин.
Таким образом, благодаря большому числу витков обмотки удается не только сгладить пульсации напряжения и тока, но и повысить значение индуктируемой генератором э.д.с.
Выше был рассмотрен электрический генератор, состоящий из постоянных магнитов и одного или нескольких витков, в которых возникает ток. Для практических целей такие генераторы непригодны, так как от них невозможно получить большую мощность. Объясняется это тем, что создаваемый постоянным магнитом магнитный поток очень мал. Кроме того, пространство между полюсами создает для магнитного потока значительное сопротивление. Магнитный поток еще более ослабляется. Поэтому в мощных генераторах, к которым относятся и тепловозные, применяются электромагниты, создающие сильный магнитный поток возбуждения (рис. 136). Для уменьшения магнитного сопротивления магнитопровода генератора витки обмотки размещают на стальном цилиндре, который заполняет почти все пространство между полюсами.
Этот цилиндр с помещенной на нем обмоткой и коллектором называется якорем генератора.

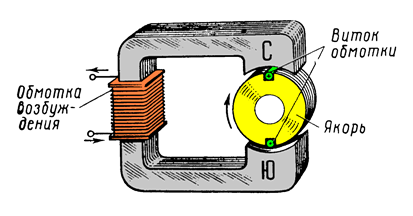

Рис. 136. Схема генератора с электромагнитной системой возбуждения и стальным массивным якорем

Обмотка возбуждения генератора расположена на сердечниках главных полюсов. При прохождении по ней тока создается магнитное поле, называемое полем главных полюсов. При разомкнутой внешней цепи генератора магнитные силовые линии располагаются в полюсах и якоре симметрично вертикальной оси (рис. 137, а). Для уяснения особенностей работы электрической машины введем понятия о геометрической и физической нейтралях.
Геометрической нейтралью называется линия, проведенная через центр якоря перпендикулярно оси противоположных полюсов (горизонтальная линия 01—01). Физическая нейтраль представляет собой условную линию, которая разделяет зоны влияния северного и южного полюсов на обмотку якоря и проходит перпендикулярно направлению магнитного потока электромашины.
В проводнике обмотки, который при вращении якоря проходит физическую нейтраль, э.д.с. не индуктируется, так как такой проводник скользит вдоль магнитных силовых линий, не пересекая их. В случае отсутствия тока в якоре (см. рис. 137, а) физическая нейтраль n—n совпадает с геометрической нейтралью.

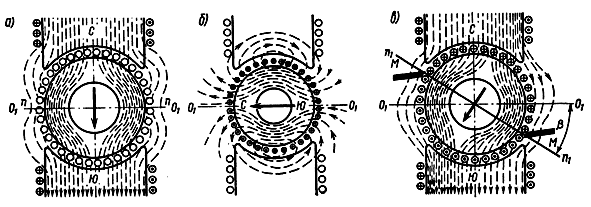

Реакция якоря

Рис. 137. Реакция якоря.
а - магнитный поток главных полюсов; б - магнитный поток, создаваемый обмоткой якоря; в - суммарный магнитный поток нагруженного генератора

При замыкании внешней цепи электрической машины ток пойдет и по обмотке якоря. Весь якорь в этом случае будет представлять собой мощный электромагнит, состоящий из стального сердечника и обмотки, по которой проходит ток. Следовательно, кроме потока полюсов, в нагруженном генераторе существует второй магнитный поток, называемый потоком якоря (рис. 137, б). Магнитный поток якоря направлен перпендикулярно потоку главных полюсов. Оба магнитных потока накладываются друг на друга и образуют суммарное, или результирующее, поле, показанное на рис. 137, в. Направление магнитного поля генератора в результате действия поля якоря смещается в сторону вращения якоря. В ту же сторону смещается и физическая нейтраль, которая занимает в этом случае положение  n1-n1.
Влияние магнитного поля якоря на поле полюсов называется реакцией якоря. Реакция якоря отрицательно сказывается на работе генератора. Щетки М—М электрической машины должны быть всегда установлены по направлению физической нейтрали. Поэтому приходится смещать щетки генератора по отношению к геометрической нейтрали на некоторый угол Р  (рис. 137, в), так как в противном случае между щетками и коллектором возникает сильное искрение. Искрение вызывает подгар поверхности коллектора и щеток и выводит их из строя. Чем больше ток якоря, тем сильнее проявляется реакция якоря, тем на больший угол необходимо сдвигать щетки. При частых изменениях нагрузки тепловозного генератора пришлось бы почти непрерывно менять положение его щеток.
Реакция якоря не только смещает магнитное поле главных полюсов, но и частично ослабляет его, что приводит к уменьшению индуктируемой генератором э. д. с.
Для ослабления реакции якоря в генераторах между основными полюсами устанавливаются добавочные полюсы, а иногда с этой же целью в полюсные наконечники главных полюсов закладывают компенсационную обмотку.  Добавочные  полюсы  создают дополнительное магнитное поле, которое в зонах установки щеток направлено навстречу полю якоря, вследствие чего действие его нейтрализуется (рис. 138).

Схема генератора с добавочными полюсами

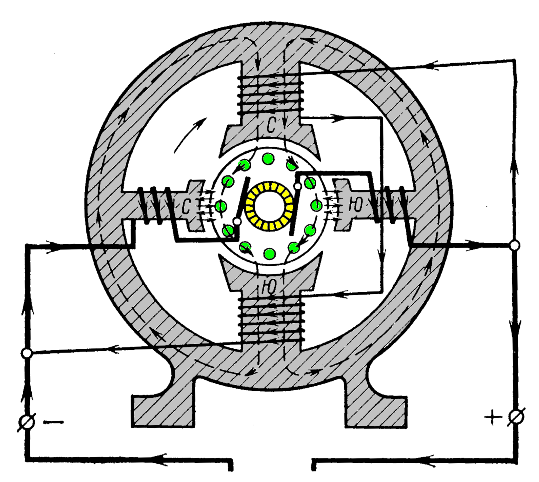

Рис. 138. Схема генератора с добавочными полюсами

Однако этим не органичивается положительное влияние добавочных полюсов на работу генератора. После прохода через нейтраль генератора направление тока в каждом витке обмотки (см. рис. 137) очень быстро изменяется на противоположное. На нейтрали виток оказывается замкнутым накоротко щетками. Такой виток называют коммутирующим (Коммутация   от   латинского   слова   commutatio   —   изменение,   перемена). В коммутирующих витках (секциях) обмотки якоря вследствие очень быстрого изменения направления тока возникает довольно большая э.д.с. самоиндукции и взаимоиндукции, которую называют реактивной э.д.с. Эта э.д.с. в коммутирующих секциях усиливается действием магнитного потока якоря, который они пересекают. Действие реактивной э.д.с. приводит к сильному искрению щеток. Добавочные полюсы рассчитывают так, чтобы их магнитный поток был несколько больше магнитного потока якоря. Благодаря этому в коммутирующих секциях индуктируется дополнительная э.д.с. Новая э.д.с. имеет направление, противоположное реактивной э.д.с, и гасит ее, предотвращая интенсивное искрение.
Магнитное поле якоря изменяется с изменением нагрузки (тока) генератора, поэтому для его нейтрализации необходимо изменять и поле компенсационных устройств. Обмотку добавочных полюсов включают последовательно с обмоткой якоря, и по ней проходит весь ток якоря. С увеличением тока генератора возрастает магнитный поток якоря, но вместе с этим возрастает и компенсирующий его магнитный поток добавочных полюсов.
Компенсационная обмотка позволяет дополнительно улучшить распределение магнитного потока в электрической машине. Так, из рис. 137 легко видеть, что в результате действия реакции якоря магнитный поток главных полюсов становится неравномерным — с одной стороны полюса он усиливается, а с другой — ослабляется. Это приводит к неравномерной нагрузке якорной обмотки, часть витков окажется перегруженной, ухудшаются условия работы щеток.
С помощью компенсационной обмотки, расположенной на главных полюсах, устраняется искажение магнитного потока непосредственно под главными полюсами. Однако одновременное применение добавочных полюсов и компенсационной обмотки значительно усложняет конструкцию электрических машин. Если удается осуществить удовлетворительную работу электрической машины посредством применения добавочных полюсов, то компенсационную обмотку стараются не применять. Компенсационные обмотки нашли практическое применение лишь в мощных электрических машинах. Первоначально тяговый генератор тепловоза ТЭЗ имел как добавочные полюсы, так и компенсационную обмотку. Впоследствии магнитная система тягового генератора была изменена и на тепловозах ТЭЗ отказались от компенсационной обмотки.

ОСНОВНЫЕ ПОКАЗАТЕЛИ РАБОТЫ ГЕНЕРАТОРА

Величина э.д.с, индуктируемой генератором, прямо пропорциональна магнитному потоку Ф, создаваемому главными полюсами, и частоте вращения якоря п:


где С — постоянный коэффициент, учитывающий число  витков обмотки  якоря,  число  пар полюсов  и другие постоянные   величины,    характеризующие данный генератор. Напряжение на выводах генератора  меньше его э.д.с. на  величину падения напряжения в цепи якоря. Падение напряжения в цепи якоря определяется по закону Ома и равно произведению тока якоря Iя на сопротивление цепи якоря Rя.    Следовательно, напряжение на выводах генератора

Общее сопротивление цепи якоря состоит из сопротивлений обмотки якоря, последовательной обмотки возбуждения, обмотки добавочных полюсов, щеток и переходов между коллектором и щетками.
Падение напряжения в цепи якоря очень небольшое, так как сопротивление обмотки якоря мало. Поэтому напряжение генератора бывает лишь незначительно меньше его э.д.с. Из этих двух формул также следует, что величину э.д.с. генератора и напряжения на его зажимах можно изменять двумя способами: изменением магнитного потока полюсов или частоты вращения якоря.
Отдаваемая во внешнюю цепь мощность генератора в киловаттах:

Мощность, отдаваемая генератором, всегда меньше мощности, затрачиваемой на вращение якоря и возбуждение, потому что внутри генератора происходят потери энергии. К этим потерям относятся механические потери (трение в подшипниках, трение коллектора о щетки), потери на нагрев проводов обмотки якоря и обмотки возбуждения, магнитные потери и т. д.
Отношение полезной мощности генератора, т. е. той, которую он отдает во внешнюю цепь, к мощности, затрачиваемой для привода генератора и его возбуждения, называют коэффициентом полезного действия генератора. Если тяговый генератор тепловоза работает  с    полной    нагрузкой,    его к.п.д. достигает 94—95%, т. е. потери в нем весьма малы.
Для возбуждения (cсоздания   рабочего    магнитного   потока в   электрических   машинах) генератора по обмотке его главных полюсов пропускают ток, называемый током возбуждения. По способу возбуждения генераторы разделяются на два типа: генераторы с независимым возбуждением и генераторы с самовозбуждением.
В генераторах с независимым возбуждением обмотка возбуждения получает питание от постороннего источника электрической энергии, обычно от другого генератора постоянного тока или реже от аккумуляторной батареи (рис. 139, а).

Схема

Рис. 139. Схемы возбуждения генератора:
а -независимое возбуждение; б - параллельное возбуждение; в - последовательное возбуждение; г - смешанное возбуждение

В генераторах с самовозбуждением питание обмотки возбуждения осуществляется от самого генератора, т. е. током, вырабатываемым в его якоре. При этом используется явление остаточного магнетизма, которым обладает, например, мягкая сталь. Полюсные сердечники из мягкой стали являются постоянными магнитами, хотя и очень слабыми.
В обмотке вращающегося якоря генератора за счет остаточного магнетизма индуктируется небольшая э.д.с. Под действием этой э.д.с. в обмотке возбуждения возникает незначительный ток. Магнитный поток, создаваемый током возбуждения, усилит остаточный магнитный поток полюсов, и э. д. с. якоря возрастет, что в свою очередь приводит к дальнейшему увеличению тока возбуждения. Так  последовательно  магнитный    поток полюсов достигает расчетной величины. Генератор индуктирует необходимую э. д. с. и сам питает током свою обмотку возбуждения.
Генераторы с самовозбуждением в зависимости от схемы соединения обмотки возбуждения с якорем разделяются на три основных типа (рис. 139, б, в, г). В генераторе параллельного возбуждения обмотка главных полюсов включается параллельно силовой цепи.
Ток, вырабатываемый в обмотке якоря, разветвляется: основной ток проходит в силовую цепь, а небольшая часть тока — по обмотке возбуждения. В генераторе последовательного возбуждения обмотка главных полюсов включается последовательно с якорем и по ней проходит весь ток, вырабатываемый генератором. В генераторе со смешанным возбуждением имеются параллельная и последовательная обмотки возбуждения. Сила тока в параллельных обмотках возбуждения обычно ограничивается с помощью резисторов R (см. рис. 139, б, г).
Характеристики генератора, а значит, области его применения зависят от схемы возбуждения. О свойствах генератора прежде всего позволяет судить его внешняя характеристика. Внешней характеристикой генератора называют зависимость напряжения на его зажимах от тока нагрузки при неизменной частоте вращения якоря и заданных    условиях    возбуждения.
Рассмотрим более подробно условия работы генератора на тепловозе, свойства, которыми он должен обладать, и необходимую его внешнюю характеристику.

ВНЕШНЯЯ ХАРАКТЕРИСТИКА ТЯГОВОГО ГЕНЕРАТОРА

Тяговый генератор тепловоза обеспечивает использование номинальной мощности дизеля тепловоза. Дизель развивает такую мощность вплоть до номинальной, какую требует от него генератор. Если генератор по каким-то причинам будет развивать небольшую мощность, то регулятор двигателя, поддерживая постоянной частоту вращения коленчатого вала, с помощью реек топливных насосов уменьшит подачу топлива в цилиндры. Дизель будет недогружен. Тепловоз совсем не сможет вести поезд, либо поведет его с пониженной скоростью. Следовательно, характеристика тягового генератора в значительной мере определяет тяговые качества локомотива. Какой же она должна быть, чтобы обеспечить реализацию номинальной мощности дизеля и, значит, тепловоза?
Мощность, вырабатываемая генератором, как указывалось выше, равна произведению тока нагрузки на напряжение на его выводах. Тепловоз с поездом движется по различному профилю пути. В процессе движения на подъеме скорость поезда обычно уменьшается, на уклоне или площадке после подъема — увеличивается. При этом скорость может изменяться в несколько раз. Изменение скорости движения приводит к изменению в широких пределах режима работы и тока, потребляемого тяговыми электродвигателями от генератора. Следовательно, ток /г генератора при работе дизеля на номинальной  мощности будет  значительно изменяться в зависимости от скорости движения локомотива. Легко догадаться, что для поддержания постоянства мощности тягового генератора в случае изменения тока необходимо обратно пропорционально изменять напряжение Ur генератора. Например, если скорость тепловоза уменьшилась и ток в тяговых двигателях и генераторе увеличился в два раза, то напряжение генератора должно снизиться также в два раза. Произведение тока генератора на его напряжение останется прежним, следовательно, мощность, вырабатываемая тяговым генератором, также останется постоянной.
Однако ток и напряжение тягового генератора могут меняться лишь в определенных пределах. Максимальное напряжение генератора не может быть превышено по условиям магнитного насыщения системы возбуждения, прочности изоляции электрической машины, допускаемому напряжению между коллекторными пластинами. Ток генератора также ограничен определенным предельным значением. В случае дальнейшего увеличения тока произойдет перегрев обмотки якоря, коллектора, начнется искрение под щетками, генератор может выйти из строя.
Изобразим требуемую внешнюю характеристику тягового генератора, т. е. зависимость его напряжения от тока, графически в системе прямоугольных координат (рис. 140). На горизонтальной прямой (оси абсцисс) будем откладывать ток генератора Iг на вертикальной прямой (ось ординат)  — напряжение генератора  Ur.

Характеристика

Рис. 140. Внешняя характеристика тягового генератора тепловоза

Например, генератор вырабатывает ток величиной I'г, а его напряжение в этот момент времени равно U'г. Точка Д1 определит графически данный режим работы генератора. Отложив на осях координат целый ряд значений тока генератора и соответствующие им напряжения генератора, аналогичным способом найдем ряд точек Д2, Дз и т. д. Соединив эти точки линией, мы получим графическое изображение внешней характеристики тягового генератора.
Требуемая внешняя характеристика тягового генератора может быть представлена кривой АБВГ. Основной рабочей частью характеристики является участок БВ, на котором напряжение тягового генератора изменяется обратно пропорционально току генератора и его мощность сохраняется постоянной. Эта кривая носит название гиперболы. После того как ток уменьшился до величины Iг1 (точка Б характеристики), а напряжение возросло до предельно допустимого значения Uг1, дальнейшего возрастания напряжения с уменьшением тока не происходит. Участок кривой АБ характеризует ограничение мощности генератора по напряжению. В случае когда ток достигает предельно допустимой величины, напряжение генератора начинает резко уменьшаться, предупреждая дальнейшее увеличение тока. Участок характеристики ВТ является ограничением по величине максимального тока генератора.
Рассмотренная внешняя характеристика тягового генератора является  теоретической.  В  реальных условиях с целью упрощения систем регулирования генераторов допускают некоторые отклонения фактических характеристик от теоретической. Однако сближение реальной и теоретической характеристик является необходимым и служит критерием оценки систем регулирования.
Внешняя характеристика тягового генератора тепловоза 2ТЭ10Л (рис. 141) приближается к гиперболе при токе генератора 2600—5800 А.

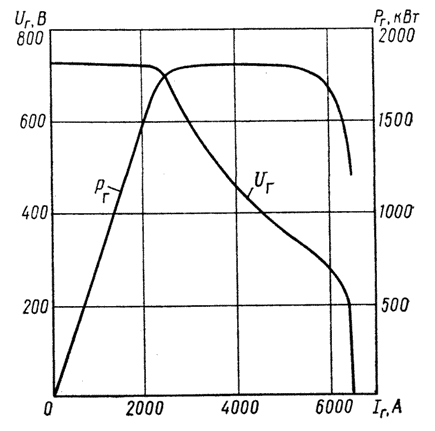

Характеристика

Рис. 141. Внешняя характеристика и изменение мощности тягового генератора тепловоза 2ТЭ10Л при номинальном режиме работы в зависимости от тока

В гиперболической части внешней характеристики мощность генератора практически поддерживается постоянной. При меньших токах наступает ограничение мощности по возбуждению: напряжение почти не повышается и мощность с уменьшением тока снижается. Величина максимального тока также строго ограничивается.
Посмотрим, можно ли получить такую внешнюю характеристику у генератора с самовозбуждением. Напряжение генератора параллельного возбуждения (кривая 2, рис. 142) несколько падает с увеличением тока нагрузки.

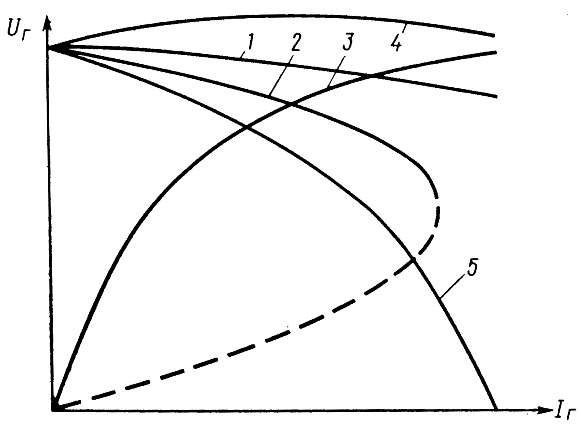

Рис. 142. Внешние характеристики генератопров с возбуждением:
1 - независимым; 2- параллельным; 3 - последовательным; 4 - смешанным согласованным; 5 - смешанным встречным

Это происходит за счет возрастания внутреннего падения напряжения (в цепи якоря) и усиления реакции якоря. Кроме того, вызванное этими причинами падение напряжения приводит к уменьшению тока возбуждения и дополнительному понижению напряжения генератора. У генератора последовательного возбуждения (кривая 3, рис. 142) в аналогичных условиях напряжение растет, так как весь ток якоря проходит по обмоткам его главных полюсов.
Генератор со смешанным возбуждением  (кривая 4, рис. 142) в случае, если магнитные потоки обеих обмоток его возбуждения имеют одинаковые направления, может поддерживать на своих выводах напряжение близкое к постоянному. При встречном направлении магнитных потоков обмоток возбуждения напряжение генератора с увеличением тока нагрузки резко снижается за счет размагничивания последовательной обмоткой. Но его внешняя характеристика представляет собой выпуклую кривую (кривая 5, рис. 142), отличающуюся от гиперболы.
Если напряжение на выводах обмотки возбуждения генератора независимого возбуждения сохраняется постоянным, то его внешняя характеристика изображается почти горизонтальной линией  (кривая 1, рис.  142).
Следовательно, генераторы с самовозбуждением и рассмотренный генератор независимого возбуждения не удовлетворяют по своим характеристикам   требованиям,    предъявляемым к тяговому генератору тепловоза. Поэтому генераторы мощных тепловозов выполняются с независимым возбуждением и специальной системой регулирования тока возбуждения, обеспечивающей реализацию необходимой внешней характеристики. Как уже отмечалось, тяговые генераторы тепловозов обычно используются для пуска дизеля. Поэтому на главных полюсах генератора, кроме обмотки независимого возбуждения, располагается еще пусковая обмотка. Пусковая обмотка обеспечивает возбуждение генератора лишь при его работе в режиме электродвигателя. На генераторном режиме она отключена. Принцип действия генератора в двигательном режиме не отличается от принципа действия других электродвигателей постоянного тока.
